RB-A8-3
RBT
84774090
この28インチのラゲッジボックス真空成形機は、大型ケースの生産用に特別に設計されています。真空吸引技術を利用し、加熱して軟化させたプラスチックシートを空気圧の作用によって丈夫で軽量なケースシェルに成形します。
この装置には次のような特徴があります。
**柔軟な仕様**: 28 インチ シャーシ向けに特別に設計されており、カスタム金型と加熱プラットフォームを備えており、サイズ調整をサポートし、さまざまなサイズのシャーシの生産要件を満たすことができます。
2. **強力な材料互換性**: ABS、PC、PP、その他の熱可塑性エンジニアリングプラスチックに適しています。これらの材料は耐衝撃性と耐摩耗性に優れており、高品質のケースやシェルの製造に最適です。
3. **効率的な加熱システム**: 電気加熱または赤外線加熱方式を利用し、正確な温度制御と均一な加熱により、局所的な過熱や不十分な加熱を回避します。
4. **精密成形システム**: 真空吸引の原理に基づいて、軟化したシート材料を金型に密着させ、迅速な成形を実現します。オプションの圧縮空気アシスト機能により、輪郭精度と表面質感を向上させることができます。

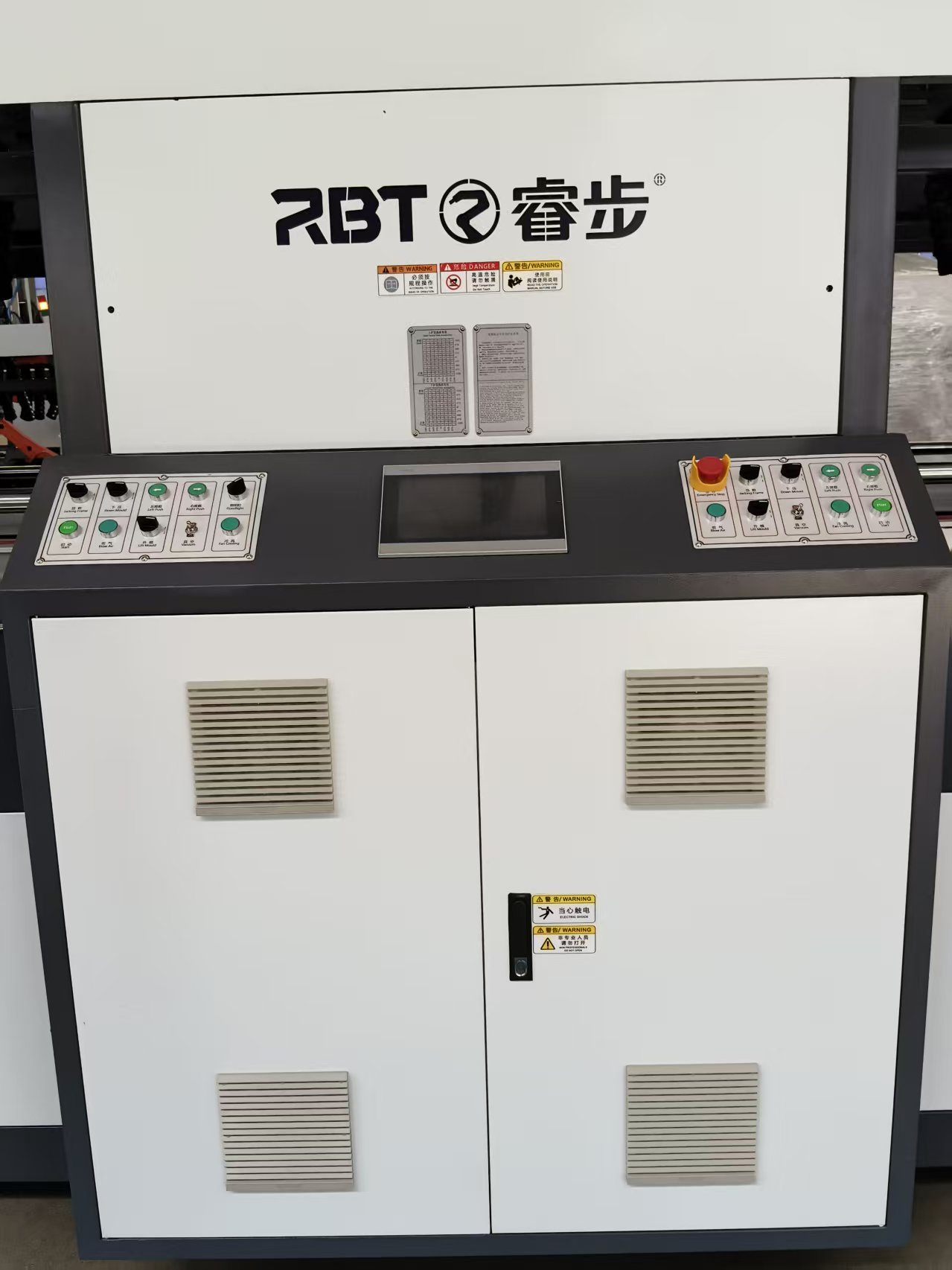

5. **自動制御**: 統合された PLC プログラマブル制御システムを採用し、全プロセスの自動化を実現します。タッチ式ヒューマンマシンインターフェースを搭載し、パラメータ設定、動作監視、故障診断をサポートします。
6. **安全性と環境保護**: 過熱保護や漏れ保護などの複数の安全保護機構を備えており、環境基準に準拠しています。エネルギー消費を最適化し、廃棄物率を削減することで、持続可能な生産をサポートします。

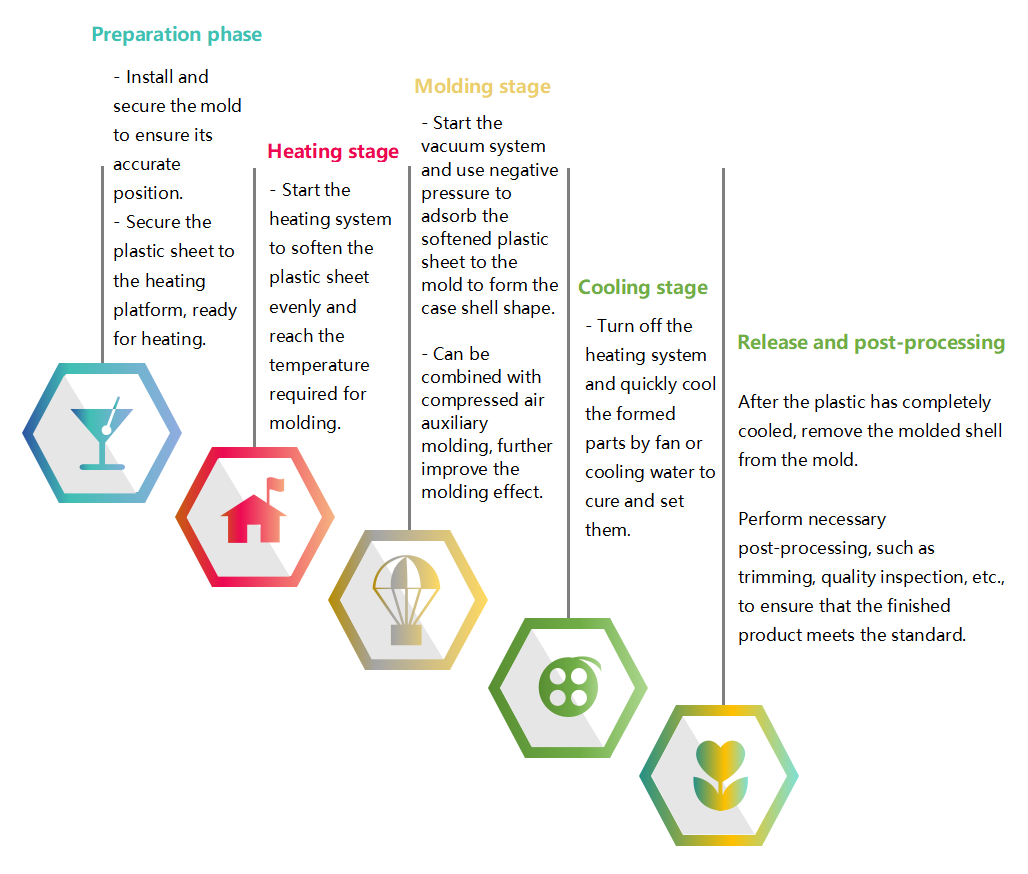

運用プロセス
**主な利点**:
迅速な対応、高い生産能力。正確な成形、安定した製品サイズ、一貫した外観。材質、厚さ、色などさまざまな種類のプラスチックシートに対応し、多様な市場ニーズに応えます。
**アプリケーション値**:
主に旅行かばん製造業界、特にスーツケースやトロリーケースの製造に適用されます。高品質かつ軽量な鞄製造を実現するための理想的なソリューションです。
いいえ。 | アイテム | モデル | |||
RB-A8- 1（20インチ） | RB-A8-2（24インチ） | rb-a8-3（28インチ） | rb-a8-4（30/32インチ） | ||
1 | 寸法 | 2863×1700×2520mm | 3187×1755×2520mm | 3500×1966×2630 mm | 3600×2266×2630mm |
2 | 重さ | 2000kg | 2350kg | 2600kg | 2800kg |
3 | パワー電圧 | 3-380V（3フェーズ5ライン） | 3-380V（3フェーズ5ライン） | 3-380V（3フェーズ5ライン） | 3-380V（3フェーズ5ライン） |
4 | 頻度 | 50Hz | 50Hz | 50Hz | 50Hz |
5 | 総電力 | 38kw | 50kW | 59kw | 59kw |
6 | 火力 |
| 48kw | 56kw | 56kw |
7 | 加熱レンガの仕様 | 120* 120/ 500W | 120* 120/ 500W | 120* 120/ 500W | 120* 120/ 500W |
8 | 加熱チューブ仕様 | ∅22*/1.5kw | ∅22*/1.5kw | ∅22*/1.5kw | ∅22*/1.5kw |
9 | 上部電気炉の仕様 | （内側）680*980*110mm | （内側）815* 1005* 110mm | （内側）950* 1130* 110mm | （内側）1039* 1241* 110mm |
10 | 上部電気炉 （加熱レンガの配置） | 5*7 | 6*8 | 7*8 | 7*9 |
11 | 底部電気炉（レンガ）仕様 | （内側） 680*980*45mm | （内側）815* 1005* 45mm | （内側）946* 1035* 45mm | （内側）1039* 1241* 45mm |
12 | 下の電気炉 （加熱レンガの配置） | 5*6 | 6*7 | 7*8 | 7*9 |
13 | 下炉 （暖房チューブの配置） | 8+4+2(縦) | 10+4+2（ 縦） | 14+4+2（ 縦 ） | 16+4+2（縦 ） |
14 | 真空容量 | 0.2m³ | 0.3m³ | 0.35m³ | 0.4m³ |
15 | 真空圧力 | -0.07〜0.09mpa | |||
16 | マックスプラスチックシートスペック（L*W） | 830*610mm | 960*747mm | 960*885mm | 1085*885mm |
17 | 最大金型サイズ（l*w*h） | 600* 420* 190mm | 690* 510* 190mm | 780* 600* 190mm | 840* 640* 190mm |
18 | 最大フレームサイズ（L*W） | 680*500mm | 780*600mm | 880*700mm | 1035*830mm |
19 | シート材料と厚さ | ABS、PCなど1-4mm | |||
20 | ABSケース最大出力 (個/H) | 110 | 105 | 90 | 80 |
21 | PCケースマックス。出力（PCS /H） | 85 | 80 | 70 | 60 |
22 | 空気圧 | 0.65〜0.75 | |||
23 | 空気消費 | 550L/min | 650L/min | 800L/min | 900L/min |
24 | 電源仕様 | 3-380V+ N+ PE | 3-380V+ N+ PE | 3-380V+ N+ PE | 3-380V+ N+ PE |
25 | 電力線仕様 | 4-16mm²*1-10mm² | 4-16mm²*1-10mm² | 4-35mm²*1-16mm² | |
構成
いいえ。 | アイテム | 起源/ブランド | 述べる |
1 | 加熱レンガ | 中国語 | |
2 | 空気圧要素 | 台湾Airtac | |
3 | 温度制御モジュール | 上海青 | モジュラー電圧調整 |
4 | plc | Xinje | |
5 | タッチスクリーン | 深セン・ワインビュー | |
6 | 旅行スイッチ、誘導スイッチ | 日本オムロン | |
7 | 駆動モーター | 深セン・ヤンコン | 精密ステッピングモーター |
8 | 電気要素 | フランス・シュナイダー/Zhejiang Zhengtai |
