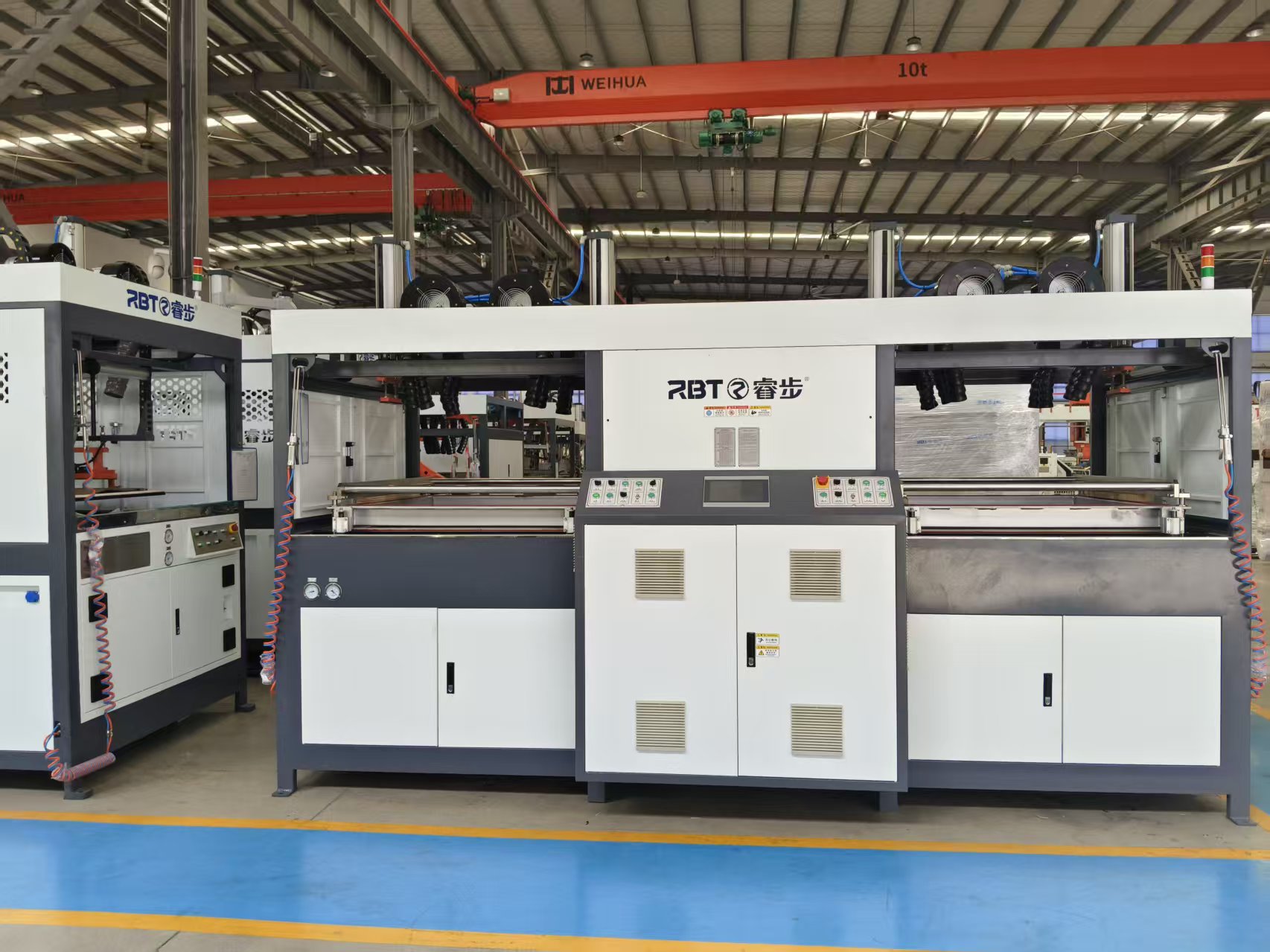

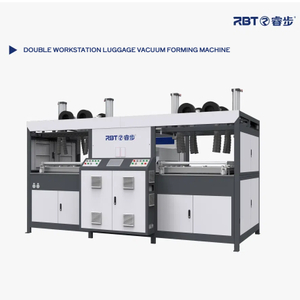

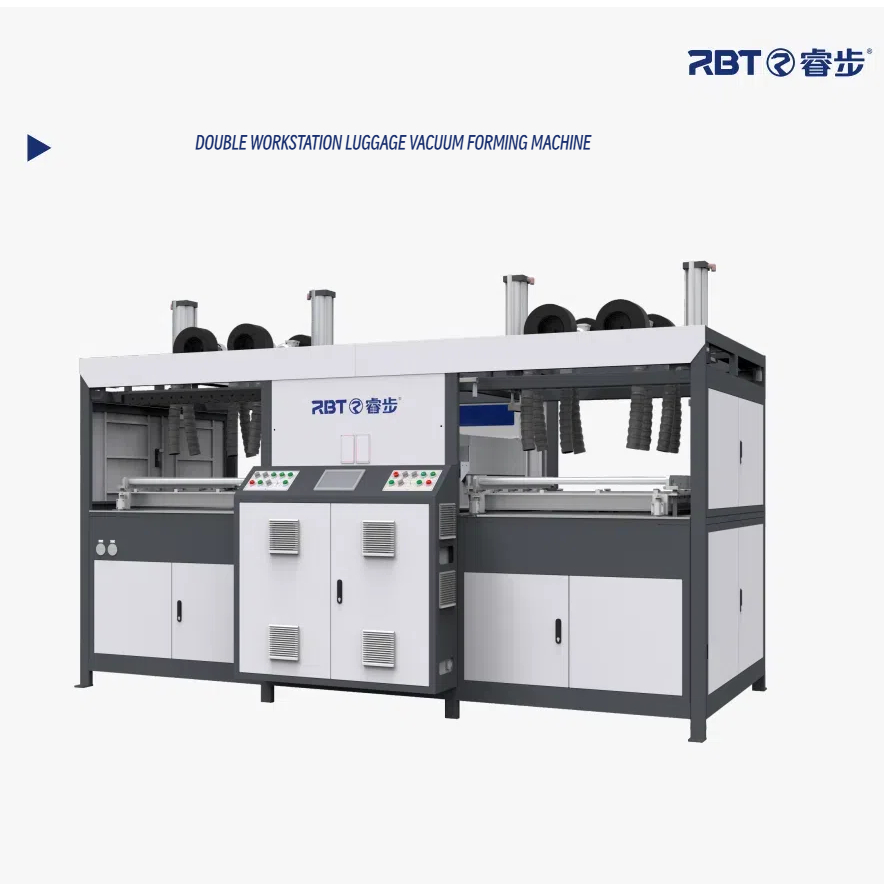

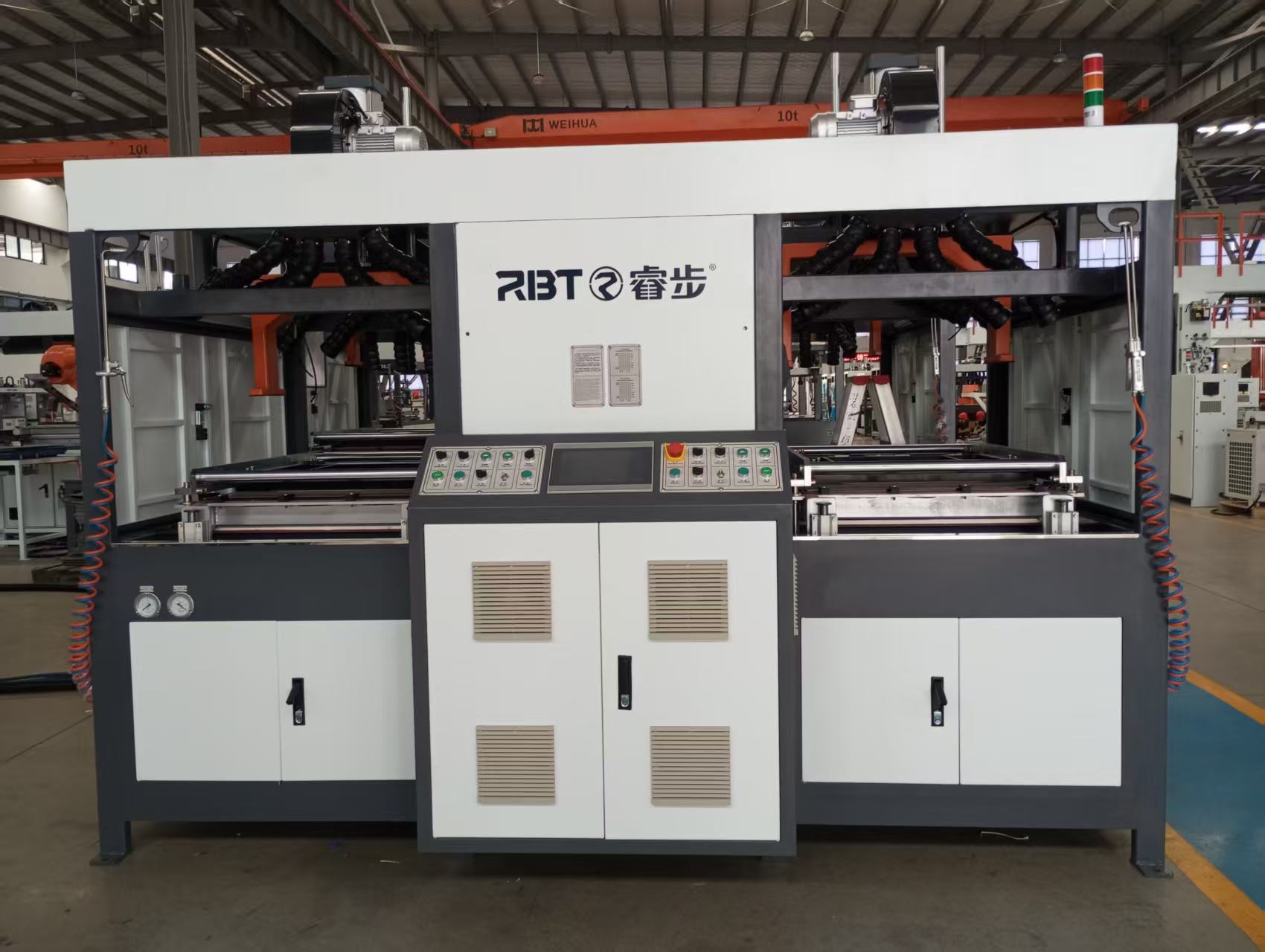

32インチ荷物真空成形機

RB-A8- 1（20インチ）

RB-A8-2（24インチ）

rb-a8-3（28インチ）

rb-a8-4（30/32インチ）

1

寸法

2863×1700×2520mm

3187×1755×2520mm

3500×1966×2630 mm

3600×2266×2630mm

2

重さ

2000kg

2350kg

2600kg

2800kg

3

パワー電圧

3-380V

（三相5系統）

3-380V

（三相5系統）

3-380V

（三相5系統）

3-380V

（三相5系統）

4

頻度

50Hz

50Hz

50Hz

50Hz

5

総電力

38kw

50kW

59kw

59kw

6

火力

35kw

48kw

56kw

56kw

7

加熱レンガの仕様

120* 120/ 500W

120* 120/ 500W

120* 120/ 500W

120* 120/ 500W

8

加熱チューブ仕様

∅22*/1.5kw

∅22*/1.5kw

∅22*/1.5kw

∅22*/1.5kw

9

上部電気炉の仕様

（内側）680*980*110mm

（内側）815* 1005* 110mm

（内側）950* 1130* 110mm

（内側）1039* 1241* 110mm

11

底部電気炉（レンガ）仕様

（内側）  680*980*45mm

(内側)

815*1005*45mm

(内側)

946*1035*45mm

(内側)    1039*1241*45mm

12

 下部電気炉（加熱レンガ配置）

5*6

6*7

7*8

7*9

13

下炉

（暖房チューブの配置）

8+4+2

（垂直 ）

10+4+2   （  垂直）

14+4+2（    縦）

16+4+2（縦  ）

14

真空容量

0.2m³

0.3m³

0.35m³

0.4m³

15

真空圧力

-0.07〜0.09mpa

16

マックスプラスチックシートスペック（L*W）

830*610mm

960*747mm

960*885mm

1085*885mm

17

最大金型サイズ（l*w*h）

600* 420* 190mm

690* 510* 190mm

780* 600* 190mm

840* 640* 190mm

18

最大フレームサイズ（L*W）

680*500mm

780*600mm

880*700mm

1035*830mm

19

シート材料と厚さ

ABS、PCなど1-4mm

20

ABSケース最大出力(個/H)

110

105

90

80

21

PCケースマックス。出力（PCS /H）

85

80

70

60

22

空気圧

0.65〜0.75

23

空気消費

550L/min

650L/min

800L/min

900L/min

24

電源仕様

3-380V+ N+ PE

3-380V+ N+ PE

3-380V+ N+ PE

3-380V+ N+ PE

25

電力線仕様

4-16mm²*1-10mm²

4-16mm²*1-10mm²

4-35mm²*1-16mm²

1

加熱レンガ

中国語

2

空気圧要素

台湾Airtac

3

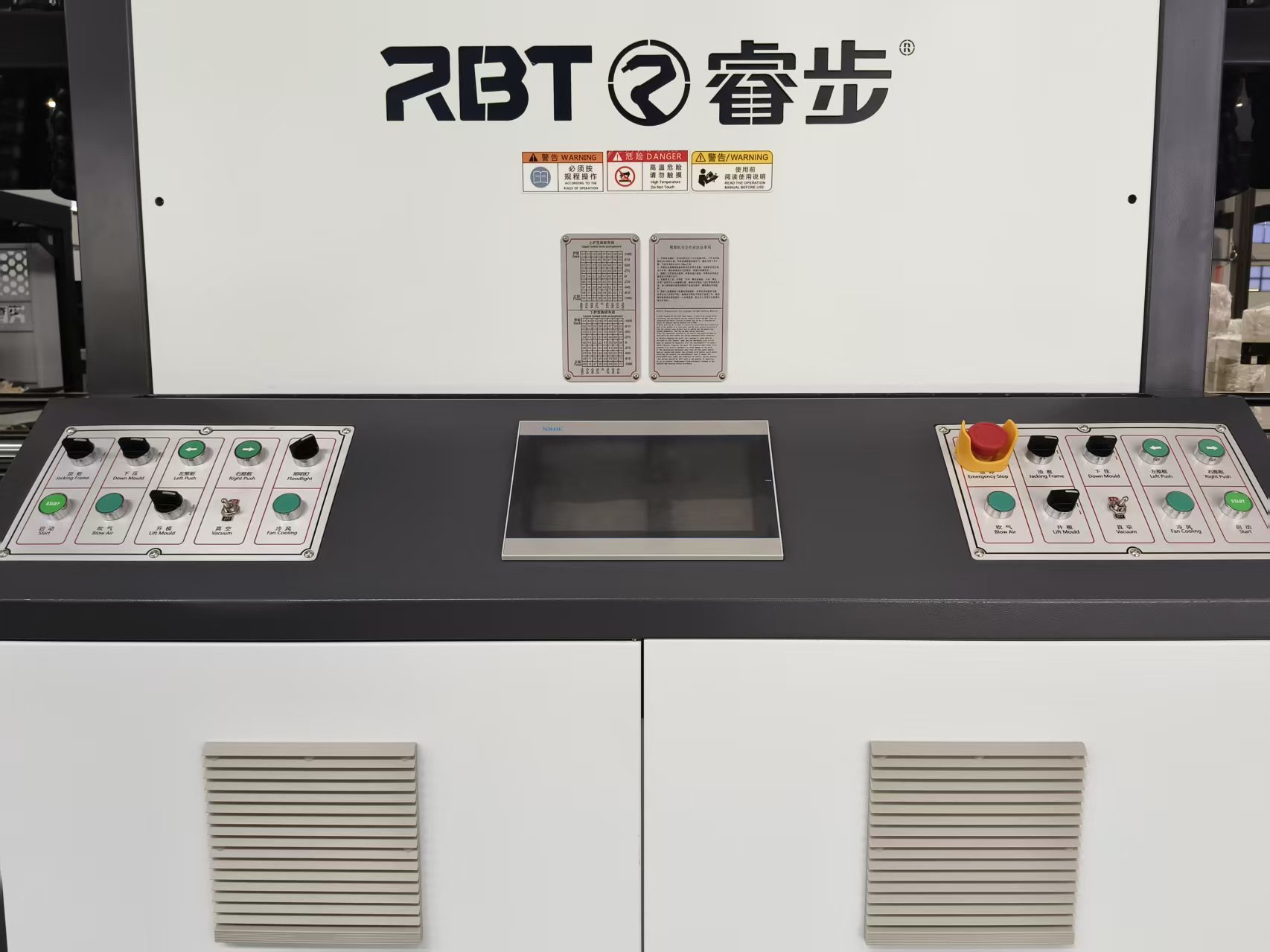

温度制御モジュール

上海青

モジュラー電圧調整

4

plc

Xinje

5

タッチスクリーン

深セン・ワインビュー

6

トラベルスイッチ、インダクションスイッチ

日本オムロン

7

駆動モーター

深セン・ヤンコン

精密ステッピングモーター

8

電気要素

フランス・シュナイダー/Zhejiang Zhengtai
