RB-A8-4
RBT

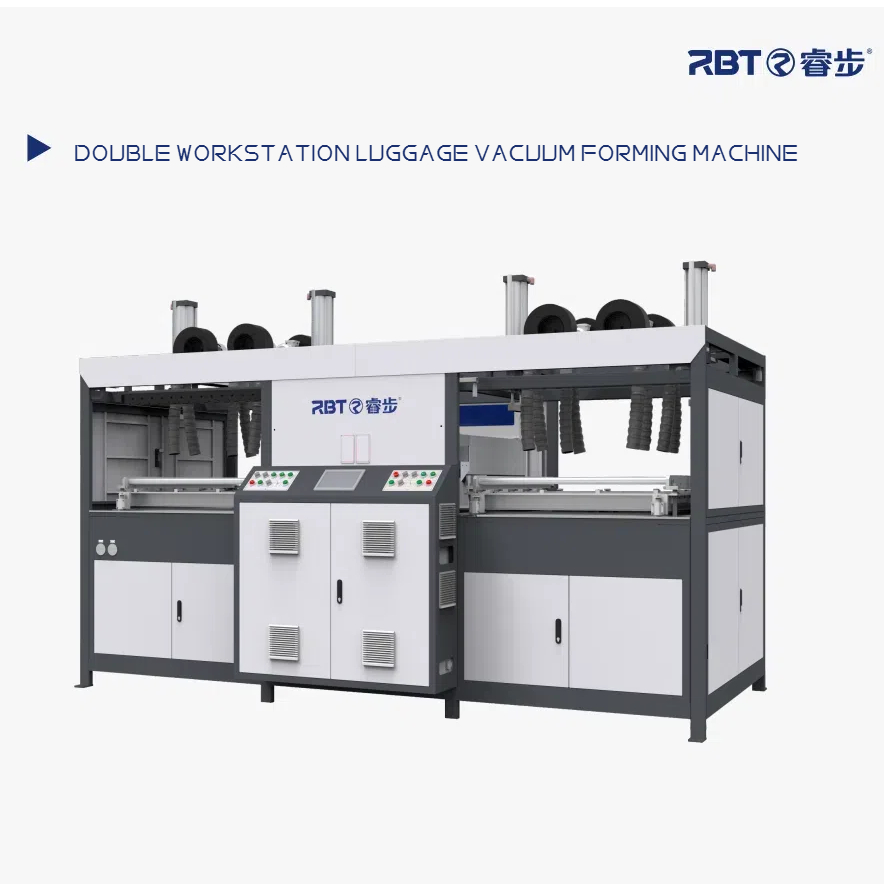

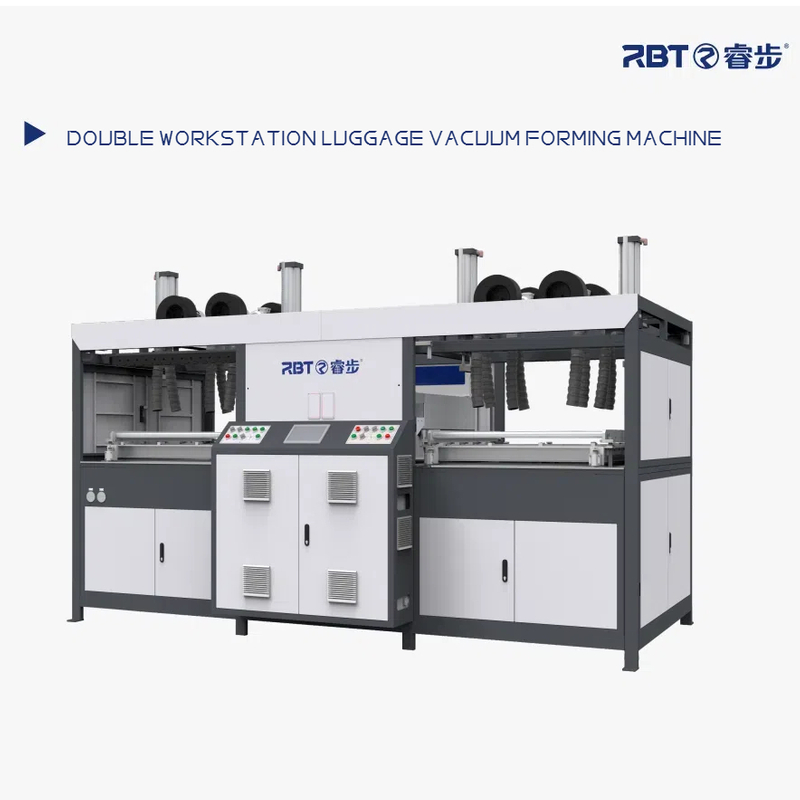

自動真空形成マシンは、ABS、PC、PP、PS、および同様の材料で作られたシートを形作るのに非常に効果的です。特に、荷物の効率的で大量の生産用に設計されています。
PLC制御を備えた上部および下部の二重暖房システムを備えたマシンの寸法は、特定の顧客要件を満たすようにカスタマイズできます。必要に応じて調整できるコンポーネントを備えた、ABS、PS、PVC、PCを含むさまざまなシートとプレートを膨らんで形成するのに最適です。
特殊な温度制御設計により、迅速な加熱サイクルとプラスチックシート全体の均一な熱分布が保証されます。制御システムは、強化された自動化とユーザーフレンドリーな操作用に設計されています。
**アプリケーション:**
このマシンは、PC、PC/ABS、ABS、PEなどの材料で作られたドローバーボックスのシェルを形成するのに最適です。
**梱包と輸送:**
1.マシンはプラスチックフィルムに包まれ、合板の木製ケース、または顧客仕様に従って詰め込まれています。
2。通常、輸送はコンテナの配送を介して行われます。
いいえ | アイテム | モデル | |||
RB-A8-1(20インチ) | RB-A8-2(24インチ) | RB-A8-3(28インチ) | RB-A8-4(30/32インチ) | ||
1 | 寸法 | 2863×1700×2520mm | 3187×1755×2520mm | 3500×1966×2630mm | 3600×2266×2630mm |
2 | 重さ | 2000KG | 2350KG | 2600KG | 2800KG |
3 | 電源電圧 | 3-380V (三相5系統) | 3-380V (三相5系統) | 3-380V (三相5系統) | 3-380V (三相5系統) |
4 | 頻度 | 50Hz | 50Hz | 50Hz | 50Hz |
5 | 総電力 | 38KW | 50KW | 59KW | 59KW |
6 | 火力 | 35KW | 48KW | 56KW | 56KW |
7 | ヒーティングレンガ仕様 | 120*120/500W | 120*120/500W | 120*120/500W | 120*120/500W |
8 | 加熱管仕様 | Ø22*/1.5KW | Ø22*/1.5KW | Ø22*/1.5KW | Ø22*/1.5KW |
9 | 上部電気炉仕様 | (内側)680×980×110mm | (内側)815×1005×110mm | (内側)950×1130×110mm | (内側)1039×1241×110mm |
10 | 上部電気炉(加熱レンガ配置) | 5*7 | 6*8 | 7*8 | 7*9 |
11 | 上部電気炉(加熱レンガ配置) | (内側)680×980×45mm | (内側)815×1005×45mm | (内側)946×1035×45m | (内側)1039×1241×45mm |
12 | 下部電気炉(加熱レンガ) 配置) | 5*6 | 6*7 | 7*8 | 7*9 |
13 | 底部炉(加熱管配置) | 8+4+2 (垂直) | 10+4+2 (垂直) | 14+4+2(縦) | 16+4+2(縦) |
14 | 真空能力 | 0.2m3 | 0.3m3 | 0.35m3 | 0.4m2 |
15 | 真空圧力 | -0.07~0.09MPA | |||
16 | 最大プラスチックシート仕様(長さ*幅) | 830×610mm | 960×747mm | 960×885mm | 1085*885mm |
17 | 最大金型サイズ(L*W*H) | 600*420*190mm | 690*510*190mm | 780*600*190mm | 840*640*190mm |
18 | 最大フレームサイズ(L*W) | 680×500mm | 780×600mm | 880×700mm | 1035*830mm |
19 | シートの材質と厚さ | ABS、PCなど; 1~4mm | |||
20 | ABSケース最大出力(個/H) | 110 | 105 | 90 | 80 |
21 | PCケース最大出力(個/H) | 85 | 80 | 70 | 60 |
22 | 空気圧 | 0.65~0.75 | |||
23 | 空気消費量 | 550L/分 | 650L/分 | 800L/分 | 900L/分 |
24 | 電力仕様 | 3-380V+N+PE | 3-380V+N+PE | 3-380V+N+PE | 3-380V+N+PE |
25 | 電源ライン仕様 | 4-16mm2※1~10mm2 | 4-16mm2※1~10mm2 | 4-35mm2※1~16mm2 |
構成
いいえ | 項目 | 産地・ブランド | 述べる |
1 | 暖房レンガ | 中国語 | |
2 | 空気圧要素 | 台湾AirTAC | |
3 | 温度制御モジュール | 上海アオイ | モジュール式電圧調整 |
4 | PLC | 新ジェ | |
5 | タッチスクリーン | 深セン ワインビュー | |
6 | トラベルスイッチ、インダクションスイッチ | 日本 オムロン | |
7 | 駆動モーター | 深セン・ヤンコン | 精密ステッピングモーター |
8 | 電気素子 | フランス・シュナイダー/浙江正台 |
